راک فال چیست و چه کاربردی دارد

راک فال

راک فال را بعد از مطالعه این بخش بهتر خواهیم شناخت: گرمایش زمین و ساخت‌وساز در مناطق پرخطر باعث افزایش تعداد سوانح و بلایای طبیعی شده است.

ریزش سنگ‌ها از نقاط مرتفع نظیر کوه‌ها، صخره‌ها و دیواره‌های معادن به نقاط پایین‌تر یکی از مهم‌ترین سوانح طبیعی می‌باشد. ریزش سنگ ممکن است در اثر زمین‌لرزه، سیل، بارندگی زیاد، ساخت‌وساز در مناطق کوهستانی و انفجار رخ دهد.

راک فال چیست و چه کاربردی دارد

ریزش سنگ می‌تواند تحت مکانیزم‌های مختلف رخ دهد، ازجمله مهم‌ترین این مکانیزم‌ها می‌توان به لغزش، واژگونی و تاپلینگ اشاره کرد که بستگی به شرایط درزه‌داری توده سنگ دارد.

شرایط آب و هوایی و مکانیکی دو فاکتور بااهمیت در وقوع و شدت ریزش سنگ‌ها هستند که در ادامه به آن اشاره‌شده است، لطفاً با نظرات سازنده خودتان ما را در بهبود محتوا برای استفاده عموم مخاطبان یاری فرمایید.

اگر در زمینه محتوای این صفحه (راک فال) محصولات و یا خدماتی ارائه می‌دهید

راک فال و دلایل استفاده از این محصول

اغلب ریزش سنگ‌ها در اثر تغییر شرایط آب و هوایی که منجر به تغییر نیروهای وارده به قطعات سنگی می‌شود، رخ می‌دهند.

این شرایط می‌تواند شامل افزایش فشار آب حفره‌ای در اثر بارندگی، فرسایش خاک‌های اطراف قطعات سنگی در اثر باران‌های شدید، فرآیند یخ‌زدگی و آب شدن یخ‌ها و کاهش خواص مقاومتی سنگ‌ها در اثر هوازدگی باشد.

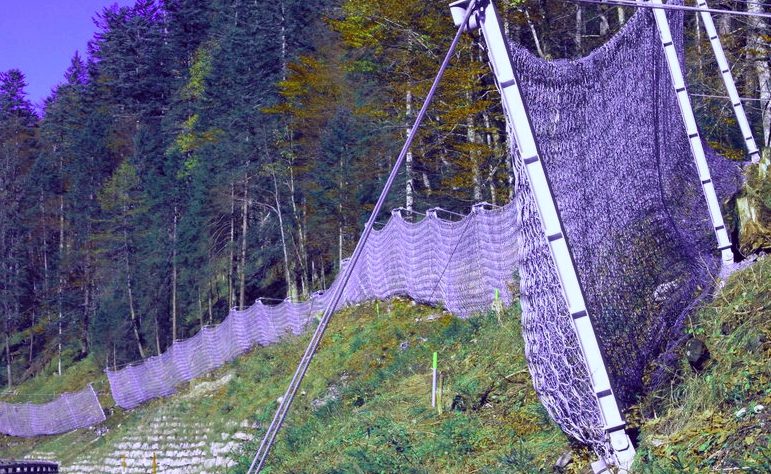

نصب محافظ راک فال برای جلوگیری از سقوط سنگ از دامنه گوه ها

البته مکان‌هایی که ازنظر مکانیکی فعال هستند و در نواحی اطراف آن‌ها تأسیسات، جاده و منطقه مسکونی در حال احداث می‌باشند، پتانسیل بالاتری نسبت به تغییر شرایط آب و هوایی برای وقوع ریزش سنگ دارند.

چراکه تنش‌های القایی ایجادشده در اثر احداث سازه‌های جدید، نیروهای وارده بر قطعات سنگی را به‌طور قابل‌توجهی تغییر داده و پتانسیل ریزش سنگ را افزایش می‌دهد.

شرایط نامناسب توده سنگ‌ها، میزان درزه‌داری، فاصله‌داری درزه‌ها، زاویه‌ی قرارگیری درزه‌ها نسبت به هم و نسبت به شیروانی از پارامترهای مؤثر در ناپایداری و ریزش سنگ‌ها بوده و می‌تواند پتانسیل ریزش سنگ در اثر دو فاکتور آب‌وهوا و شرایط مکانیکی ناشی از احداث سازه‌ها را افزایش دهد.

چنانچه ریزش سنگ در مناطقی که دارای تردد انسانی می‌باشد، رخ دهد می‌تواند منجر به خسارات سنگین و جبران‌ناپذیری گردد.

راه‌کاری مناسب جهت جلوگیری از حوادث احتمالی ناشی از ریزش کوه

در حقیقت، توانایی کنترل و ایمن‌سازی ریزش سنگ‌ها نکته‌ی کلیدی در حفظ جان انسان‌ها و ایمنی زیرساخت‌ها, معادن و ساختمان‌ها می‌باشد.

حتی ریزش سنگ‌ها در حجم اندک هم می‌تواند عملکرد یک زیرساخت را مختل کند و هزینه‌های سنگین مالی و اقتصادی را به دنبال داشته باشد.

راک فال و اهمیت آن در حفاظت از جان انسان ها

حوادث بی‌شمار جاده‌ای به دلیل عدم اجرای راک فال در مناطق پر خطر

نیاز به حفاظت و تأمین جان انسان‌ها و جلوگیری از خسارت‌های سنگین به تأسیسات سبب شده است تا محصولای به نام راک فال (Rockfall) برای جلوگیری از آسیب‌های ناشی از ریزش سنگ، بهمن و رانش زمین، بر روی مناطق مسکونی و تجاری، مراکز عمومی، راه، راه‌آهن و دیگر زیرساخت‌ها به بازار عرضه شوند.

عملکرد راک فال در برابر سیلاب

از این محصولات همچنین می‌توان برای جلوگیری از انتقال رسوبات ناشی از سیلاب‌ها در داخل آبروها که می‌تواند بسیار حادثه‌ساز باشد نیز استفاده کرد.

در حقیقت مهندسان ژئوتکنیک به این نتیجه رسیده‌اند که مؤثرترین روش برای کاهش خطرات ناشی از ریزش سنگ استفاده از راک فال است.

نصب راک فال با استفاده از تکنیک دسترسی با طناب

ازجمله روش‌های جایگزین به‌کارگیری راک فال، ساخت تونل، بهمن‌گیر و احداث تأسیسات در نقاطی بالاتر از نقاط با پتانسیل ریزش سنگ می‌باشد، اما قابل‌ذکر است که این روش‌ها بسیار پرهزینه بوده و در مقایسه با راک فال‌ها توجیه اقتصادی ندارند.

طبق آمار به‌دست‌آمده، حدود ۴۵ درصد از کل ناپایداری‌های مربوط به شیروانی‌ها در دنیا، از نوع ریزش سنگ بوده که این نشان‌دهنده سهم عمده ایست که راک فال‌ها می‌توانند در کاهش خطرات ناشی از ریزش سنگ‌ها داشته باشند.

راک فال‌ها دارای خواص ویژه‌ای هستند که توانایی مقابله با ضربه ناشی از رها شدن قطعات سنگی بزرگ و بهمن از ارتفاع زیاد رادارند.

ساختار راک فال را بهتر بشناسیم

ساختار راک فال طراحی شده است تا از سازه‌ها و مناطق مسکونی در برابر ریزش سنگ‌ها و زمین‌لغزش‌ها حفاظت کند. این ساختارها شامل مجموعه‌ای از توری‌های فلزی، طناب‌ها، میله‌های مقاوم و حفاظ‌های کابلی می‌شوند که به صورت استراتژیک برای مقاومت در برابر نیروهای قوی ناشی از حرکت سنگ‌ها طراحی و مستقر می‌گردند.

کاهش صدمات ناشی ریزش سنگ در حوادث جاده ای با اجرای صحیح راک فال

توری‌هایی که در راک فال‌ها استفاده می‌شوند اغلب از جنس فولاد گالوانیزه هستند تا در برابر خوردگی ناشی از هوای آزاد مقاومت نشان دهند. این توری‌ها می‌توانند به صورت پانل‌های مستقل یا به شکل رول‌های بزرگ برای پوشاندن مناطق وسیع تهیه شوند. فاصله بین چشمه‌های توری کوچک است تا از عبور سنگ‌های کوچک جلوگیری کند و اغلب لازم نیست توری ثانویه‌ای به کار رود.

در سازه‌های مقاوم‌تر، ضربه‌گیرها و کوسن‌های انرژی‌جاذب نصب می‌شوند تا نیروی وارده از سنگ‌های سنگین‌تر جذب و توزیع شود. این مواد باید قدرت جذب انرژی بسیار بالایی داشته باشند تا ضربات ناشی از ریزش‌های شدید مهار شوند.

برای استحکام بیشتر، کابل‌ها و طناب‌های فولادی که معمولاً گالوانیزه شده‌اند، به کار می‌روند تا مقاومت بیشتری در برابر نیروها و خوردگی داشته باشند. این کابل‌ها طوری طراحی می‌شوند که می‌توانند بلوک‌های بزرگ سنگی را در محل خود نگه دارند و از حرکت بیشتر آن‌ها جلوگیری کنند.

علاوه بر این، راک فال‌ها باید طوری طراحی شوند که نصب آن‌ها سریع و آسان باشد و قابلیت نظارت و جایگزینی قطعات آسیب‌دیده را به شیوه‌ای کارامد داشته باشند. بنابراین، سیستم‌های راک فال باید ترکیبی از ایمنی، دوام، و قابلیت اطمینان را به همراه داشته باشند تا در برابر خطرات طبیعی مقاومت نشان دهند.

بررسی ویژگی‌های راک فال

ویژگی‌های کلیدی راک فال به شرح زیر هستند:

  1. جذب انرژی بالا: راک فال‌ها طراحی شده‌اند تا انرژی ضربه‌های بسیار بالا ناشی از ریزش سنگ و زمین‌لغزش‌ها را جذب کنند. این امر توسط جابجایی‌های الاستیک و پلاستیک مواد به کار رفته در سیستم حاصل می‌شود.
  2. نصب و نگهداری آسان: سیستم‌های راک فال باید به گونه‌ای طراحی شوند که نصب و نگهداری آن‌ها به سادگی انجام پذیرد، حتی در شرایط توپوگرافیکی دشوار و سخت.
  3. انعطاف‌پذیری بالا: انعطاف‌پذیری و قابلیت انطباق با شرایط متغیر زمین‌های مختلف از جمله ویژگی‌های مهم راک فال است که به آن‌ها امکان می‌دهد در انواع زمین‌ها کارآمد باشند.
  4. جایگزینی آسان قطعات: در صورت وقوع خرابی یا آسیب، باید بتوان قطعات آسیب‌دیده را به راحتی با قطعات جدید جایگزین کرد.
  5. حمل‌ونقل کارآمد: صرف‌نظر از ابعاد یا وزن سیستم‌های راک فال، باید به شکلی باشند که حمل‌ونقل و انتقال آن‌ها به محل پروژه به صورتی بسته‌بندی شده و کارآمد صورت گیرد.
  6. مقاومت در برابر خوردگی: با توجه به شرایط محیطی که سیستم‌های راک فال در آن قرار می‌گیرند، این سیستم‌ها باید از مقاومت بالایی در برابر عوامل خورنده برخوردار باشند، به‌خصوص از طریق گالوانیزاسیون یا پوشش‌هایی که مانع از خوردگی می‌شوند.
  7. بدون نیاز به توری ثانویه: فاصله کم میان سیم‌های توری در ساختار راک فال، که به‌گونه‌ای طراحی می‌شود، نیاز به توری ثانویه را از بین برده تا از بین رفتن اجزای کوچک ریزش را مهار نماید.
  8. نظارت از راه دور: با استفاده از فناوری‌های پیشرفته، امکان نظارت از راه دور روی وضعیت سیستم‌های راک فال فراهم می‌شود که این قابلیت موجب کاهش هزینه‌های نظارت و بازرسی عملیاتی می‌گردد.
  9. سازگاری با محیط زیست: طراحی باید به گونه‌ای باشد که حداقل تاثیر منفی روی اکوسیستم محلی داشته باشد.
  10. استهلاک کم و عمر طولانی: مواد به کار رفته در ساخت راک فال‌ها باید عمری طولانی داشته باشند و نیاز کمی به تعمیر و تعویض داشته باشند.

این ویژگی‌ها نه تنها ایمنی در برابر ریزش‌های سنگی را تضمین می‌کنند بلکه به مسائلی مانند دوام، اقتصادی بودن و کمترین تاثیرات زیست محیطی نیز توجه دارند.

نکات مهم در طراحی راک فال

بنابر تجربه و دانش فنی در حوزه مهندسی ژئوتکنیک و حفاظت از سازه‌ها در برابر ریزش سنگ، در طراحی سیستم‌های راک فال چند نکته کلیدی اساسی وجود دارد که باید مورد توجه قرار گیرند:

راک فال بهترین راهکار برای جلوگیری از ریزش سنگ در جاده
  1. تجزیه و تحلیل احتمال ریزش: تخمین حجم موادی که ممکن است در نتیجه راک فال رها شوند و تعیین پروفیل ریزش.
    بررسی تاریخچه و ژئومورفولوژی منطقه: درک عوامل طبیعی و تاریخچه ریزش‌های قبلی در منطقه مورد نظر.
  2. مدلسازی سناریوهای ریزش: استفاده از مدل‌های عددی برای شبیه‌سازی رویدادهای ریزش و پیش‌بینی رفتار دینامیکی سنگ‌ها و خاک.
    ارزیابی انرژی آزادشده: محاسبه انرژی که باید توسط سیستم راک فال جذب شود، با توجه به جرم و سرعت حرکت ریزش.
  3. انتخاب مصالح: استفاده از مواد با استحکام بالا و مقاوم در برابر ضربه و فرسایش، مانند توری‌های فولادی و کابل‌های مقاوم.
    طراحی سازه‌ای: ایجاد سازه‌های حفاظتی با توجه به میزان نیروهای وارده و زاویه برخورد سنگ‌ها.
  4. راه‌اندازی ایمن: اجرای سیستم‌ها با توجه به حفاظت از کارکنان و کاربران نهایی.
    برنامه‌ریزی برای نگهداری و بازرسی: طراحی سیستم‌هایی که دسترسی‌های لازم برای بازرسی‌های دوره‌ای و تعمیرات را داشته باشند.
  5. رعایت استانداردها: تطابق با ضوابط و استانداردهای ملی و بین‌المللی مرتبط با طراحی و ساخت سیستم‌های حفاظتی.
    بررسی تأثیرات زیست محیطی: ارزیابی و کاهش اثرات احتمالی طراحی روی محیط زیست محلی.
  6. زیبایی‌شناسی: طراحی سیستم‌هایی که کمترین اثر بصری و تاثیر منفی را بر روی چشم‌انداز منطقه داشته باشند.

تمام این عوامل باید در طراحی سیستم راک فال یکپارچه و هم‌راستا شده تا از صدمات احتمالی ناشی از ریزش سنگ به طور موثر جلوگیری کنند و اطمینان بخشند که زندگی انسان‌ها و سرمایه‌های آن‌ها در برابر این خطرات طبیعی در امان می‌ماند.

روند طراحی و تولید راک فال

روند طراحی و تولید سیستم‌های راک فال (Rockfall) یک فرایند پیچیده و چند مرحله‌ای است که دانش فنی در زمینه‌های مهندسی ژئوتکنیک، دینامیک سنگ و مواد مهندسی را شامل می‌شود. هدف اصلی این سیستم‌ها حفاظت از ساختارهای مهندسی و مناطق مسکونی در برابر خطرات ناشی از ریزش سنگ است.

در مرحله اول، یک ارزیابی خطر دقیق انجام می‌شود که در آن، تاریخچه ریزش‌ها، ویژگی‌های ژئومورفولوژیکی و ژئوتکنیکی منطقه، و مخاطرات پتانسیل ریزش بررسی می‌گردد. این اطلاعات، به همراه داده‌هایی مانند نوع و اندازه سنگ‌ها و احتمال مسیرهای حرکت آن‌ها، برای تعیین نوع و مشخصات سیستم راک فال مورد نیاز است.

پس از جمع‌آوری و تجزیه و تحلیل داده‌ها، مرحله طراحی شروع می‌شود. در این مرحله، مدلسازی‌های عددی و شبیه‌سازی‌های دینامیکی به منظور تخمین سناریوهای مختلف ریزش و تاثیرات آن‌ها روی سیستم‌های پیشنهادی انجام می‌پذیرد. محاسبات طراحی شامل تخمین انرژی و نیروهای وارده بر سیستم بر اساس جرم و سرعت بالقوه سنگ‌هایی است که ممکن است ریزش کنند.

سپس، انتخاب مواد و مشخصات ساختاری سیستم راک فال انجام می‌گیرد. این شامل تعیین نوع و ابعاد توری‌های فلزی، کابل‌ها، میله‌ها، و سایر مؤلفه‌های سازه‌ای می‌شود. مواد باید به گونه‌ای انتخاب شوند که به خوبی انرژی ناشی از ضربه را جذب و تحمل کنند، مقاومت بالایی در برابر خوردگی داشته باشند، و از قابلیت انعطاف‌پذیری برای نصب در پیرامون توپوگرافی‌های متفاوت برخوردار باشند.

پروسه تولید شامل ساخت اجزای مختلف سیستم، گالوانیزاسیون یا تعمیر محافظتی آن‌ها برای افزایش دوام در برابر شرایط محیطی، و تست کیفیت است. تمامی این‌ها باید مطابق با استانداردهای ملی و بین‌المللی انجام گیرند.

نصب سیستم نیز یک مرحله مهم است که باید با دقت و مهارت انجام شود، زیرا یک نصب نادرست می‌تواند کارایی سیستم را تحت‌الشعاع قرار دهد. نصب شامل آماده‌سازی محل، مونتاژ اجزا، و بستن کابل‌ها و توری‌ها به زمین یا سازه‌های مجاور است.

در پایان، بازرسی‌ها و برنامه‌های نگهداری باید تعریف شوند تا طول عمر و کارایی سیستم در دراز مدت تضمین گردد. این شامل بررسی‌های دوره‌ای و تعویض قطعات آسیب‌دیده یا فرسوده، و همچنین ارزیابی مداوم شرایط محیطی است. امروزه، خیلی از سیستم‌های راک فال با قابلیت‌های نظارت از راه دور و پایش مداوم برای شناسایی آسیب‌ها و نیازهای تعمیر بدون نیاز به بازرسی‌های مکرر تعبیه شده‌اند.
